Alp VENTIL
Специально для нижнего подключения разработано конструктивное исполнение алюминиевых и биметаллических радиаторов. Такое исполнение имеет обозначение VENTIL. В зависимости от выбранной модели после сборки радиатор сохраняет все ее теплотехнические и эксплуатационные характеристики. При разработке проекта системы отопления необходимо учесть гидравлические особенности узла нижнего подключения и термостатического клапана согласно оговоренной комплектации.

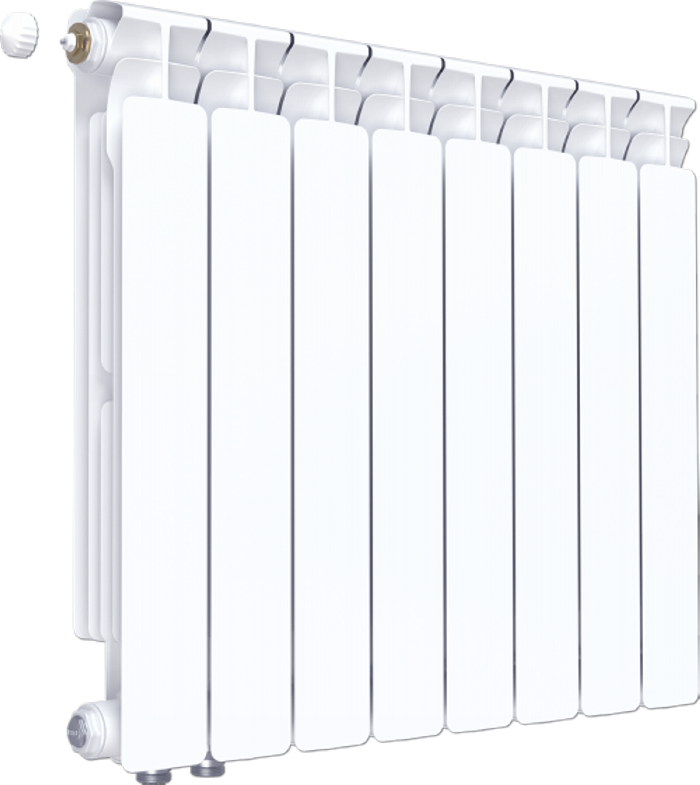

Радиатор модели RIFAR Alp 500 VENTIL предназначен для нижнего подключения к системе отопления. В качестве присоединительной арматуры можно использовать узел нижнего подключения со стандартным межосевым расстоянием 50 мм или одиночные присоединительные вентили с учетом типа и конфигурации системы отопления.
Радиаторы RIFAR Alp VENTIL выпускаются под заказ с числом секций от 4 до 14.
В качестве теплоносителя для моделей RIFAR Alp 500 VENTIL допускается использование только специально подготовленной воды согласно п. 4.8 СО 153-34.20.501-2003 «Правила технической эксплуатации электрических станций и сетей Российской Федерации». Использование антифризов не допускается.
Технические характеристики одной секции
| Модель радиатора | Габаритные размеры, мм | Номинальный тепловой поток, Вт | Объем теплоносителя, л | Масса, кг | ||
| высота | ширина | глубина | ||||
| Rifar Alp 500 VENTIL | 570 | 80 | 75 | 161 | 0,20 | 1,46 |
Комплектация радиатора RIFAR Alp 500 VENTIL
В комплектацию радиатора с нижним подключением RIFAR Alp VENTIL входят:
- термостатический клапан (1),
- верхний распределитель потока (2),
- разделительная перегородка (3) в нижнем коллекторе,
- воздуховыпускной клапан (кран Маевского) (4),
- переходники (5),
- заглушки (6),
- редукционные ниппели (7).
Установочные кронштейны, термостатический регулятор (8), узел нижнего подключения (9) в комплектацию не входят и приобретаются отдельно.

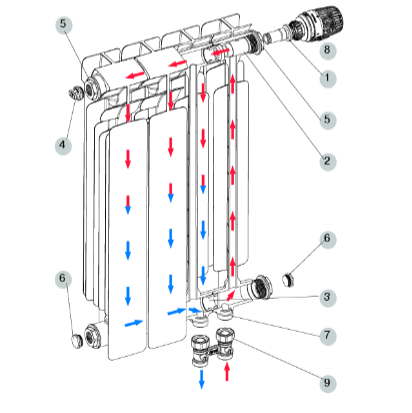

Схема движения теплоносителя в радиаторе RIFAR Alp 500 VENTIL приведена на рисунке.
Размер наружной присоединительной резьбы редукционных ниппелей - G3/4”. Тип герметизации соединения – евроконус с прокладкой типа O-ring. Редукционные ниппели вкручены в радиатор c заданным моментом затяжки со специальным резьбовым фиксатором. Для подключения радиатора к системе отопления рекомендуется использовать прямой или угловой узлы нижнего подключения (9) RIFAR.
